◆ 气动薄膜衬氟调节阀 产品特点：

1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。

2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。

3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。

4、配用HA执行机构，输出力大、结构紧凑。

产品符合GB/T4213-92。

◆ 气动薄膜衬氟调节阀 阀本体部分参数：

型    式： 直通单座铸造衬氟球型阀

公称通径： 20、25、32、40、50、65、80、100、125、150、200、250mm

公称压力： ANSI 125、150、300PN1.6、2.5MPa

法兰连接密封面型式：RF

法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等，

材    料：WCB、CF8、CF8M、CF3、CF3M+内衬F46或+内衬PFA

上 阀 盖：常温型(P) -20~+150℃，

压盖型式：螺栓压紧式

填    料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

 ◆ 气动薄膜衬氟调节阀 阀内组件：

阀 芯 型 式:  单座柱塞型衬氟阀芯

流 量 特 性:  线性特性和等百分比特性

阀座阀芯材料: 304衬F46

波纹 管 材料: 聚四氟乙烯

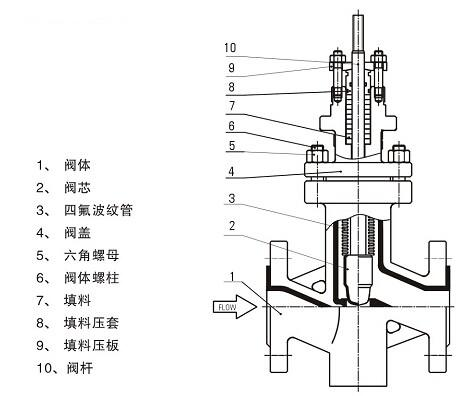

气动薄膜衬氟调节阀阀本体结构图及组件

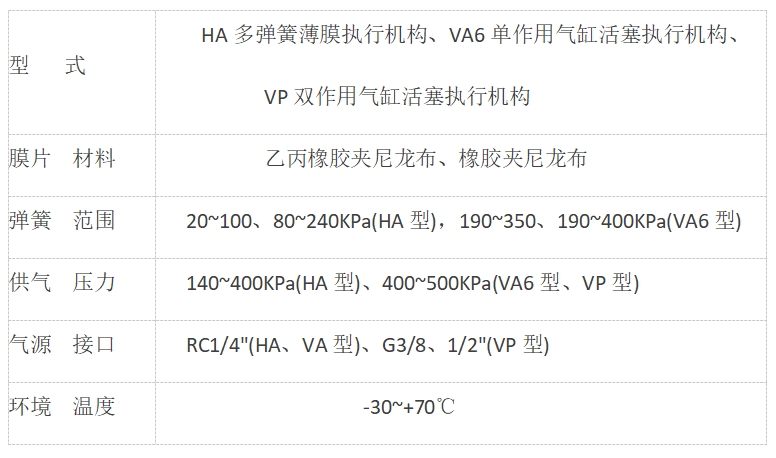

◆ 气动薄膜衬氟调节阀 执行机构参数：

 ◆ 气动薄膜衬氟调节阀  阀作用型式

用正作用或反作用执行机构实现阀的气-关式或气-开式

 ◆ 气动薄膜衬氟调节阀  附件：

阀门定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

◆ 气动薄膜衬氟调节阀  外形尺寸及重量：
