本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN15～250。适用流体温度由-200℃～+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

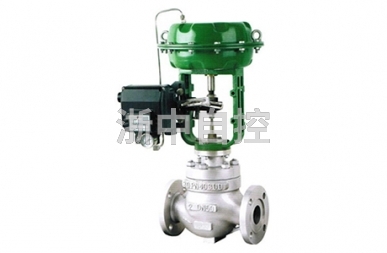

■ 气动薄膜单座调节阀特点

顶导向单座调节阀，结构紧凑，部件少、易维修。

可调范围大，固有可调比为50。

执行机构采用多弹簧结构，高度减少30％、重量减轻30％。

波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。

气动薄膜调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

■ 气动薄膜单座调节阀主要零件材料

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

软密封阀芯：增强聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波纹管：1Cr18Ni9Ti

垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖：A3

波纹膜片：丁腈橡胶夹增强涤纶织物

弹簧：60Si2Mn

推杆、阀杆：2Cr13、1Cr18Ni9Ti

衬套：2Cr13

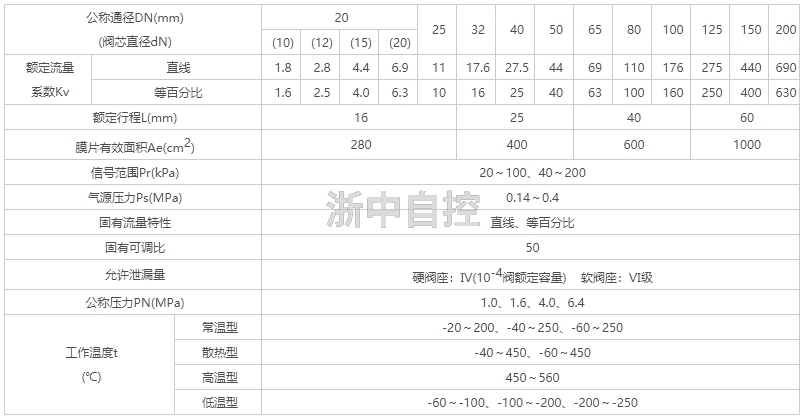

■ 气动薄膜单座调节阀规格与技术参数

﹡ 本产品性能指标贯彻GB/T4213标准

■ 气动薄膜单座调节阀连接尺寸及标准

· 法兰标准：铸铁法兰按GB4216.5

  铸钢法兰按GB9113、JB/T79、HG/T20592

· 法兰密封面形式：PN10、PN16为突面；

  PN40、PN64为凹凸面、阀体为凹面。

· 薄膜执行机构气信号接口：内螺纹M16×1.5

· 夹套保温型夹套载热体接口：对焊φ18×4

﹡ 阀体法兰及法兰端面距离可以按用户指定的标准制造。

  如：ANSI、JIS、JPI等标准。

■ 气动薄膜单座调节阀订货须知

  订货时请用户提供以下资料：

· 调节阀名称、型号

· 公称通径(mm)

· 公称压力(MPa)

· 额定流量系数(Kv)

· 固有流量特性

· 介质名称

· 工作温度及范围

· 整机作用方式

· 阀体、阀内件及填料材质

· 所配附件

· 其它特殊要求

■ 气动薄膜单座调节阀型号

例    LN150MB101Q16KC表示阀口径为150mm的气动薄膜单座调节阀，标准阀体，公称压力1.6MPa，整机作用方式气关，等百分比流量特性，铸钢阀体，工作温度范围-40～250℃，法兰连接规格按制造厂标准。
