特点 Characteristic

1.耐腐蚀:几乎能耐所有的介质(包括浓硝酸和王水)的腐。

2.流通能力大，且介质流向不受限制。

3.密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低。

4.除适用于一半的气、液体外，更适用于高粘度一级带有纤维状和悬浮软质颗粒的介质。

5.结构简单维修方便。

6.配多弹簧的哧溜齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。

结构原理 Structure principle

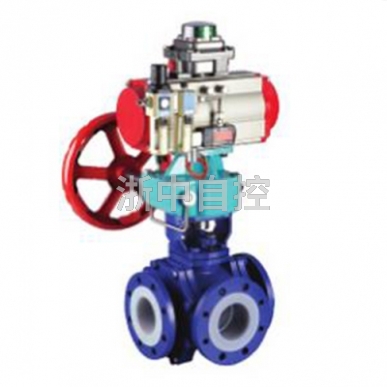

ZSHQF-16F气动三通调节球阀是由球阀、气缸式执行机构及控制附件组成，其结构原理见下图；

执行机构是气动三通调节球阀生产过程中自动控制系统的重要组成部分，其有双作用气缸和单作用气缸，其原理：

1.以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会操动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，气动执行器关闭时，气源是从反向管咀进入，将推动向中间运动，带动阀门关闭，此气缸为双作用气缸。

2.以压缩空气为能源动力完成开关动作，当压缩空气从气动执行器的管咀输入气动执行器内，气体会操动活塞向两端运动，通过齿条带动旋转轴上的齿轮转动，从而开启阀门，当反向管咀排气后由弹簧推动活塞带动阀门关闭，此气缸为单作用气缸。

气动执行器的执行机构和调节机构为统一整体，执行机构的部件可选择薄膜，活塞或齿轮齿条，其中齿轮齿条是最为常用的，齿轮齿条执行机构的结构紧凑，输出动力大，动作平稳可靠，在三中执行机构部件中是性能最均衡的一个。

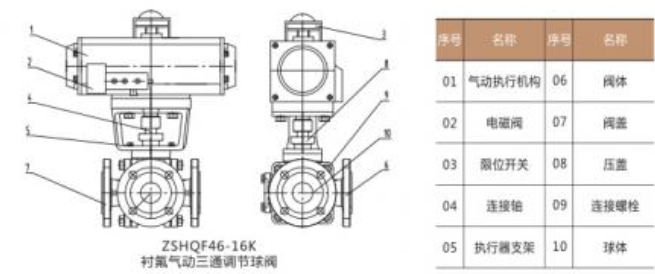

结构图 Structure diagram
