ZSHV型系列气动V型球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时，V形缺口与阀座之间产生楔形剪切作用，具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用齿轮齿条式执行机构。结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用型分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品、制药、造纸、航空航天等控制领域中。

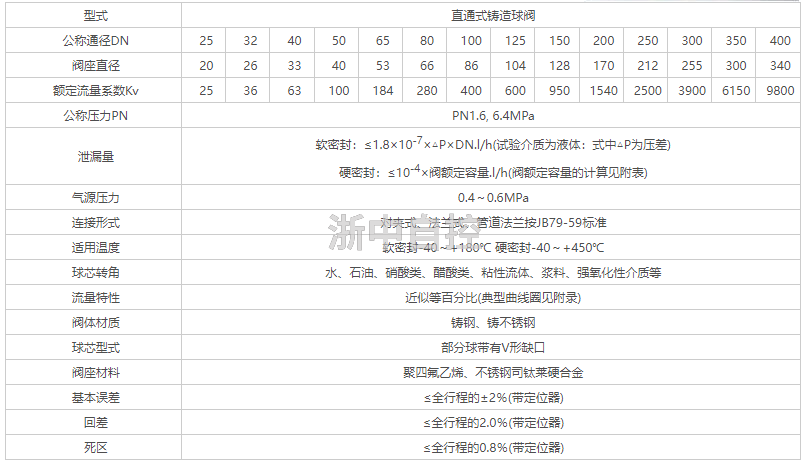

■ 主要技术参数和性能

■ 主要配置附件

调节型：电气阀门定位器、空气过滤减压器、手轮机构等
准切断型：空气过滤减压器、电磁阀、阀位开关、手轮机构等

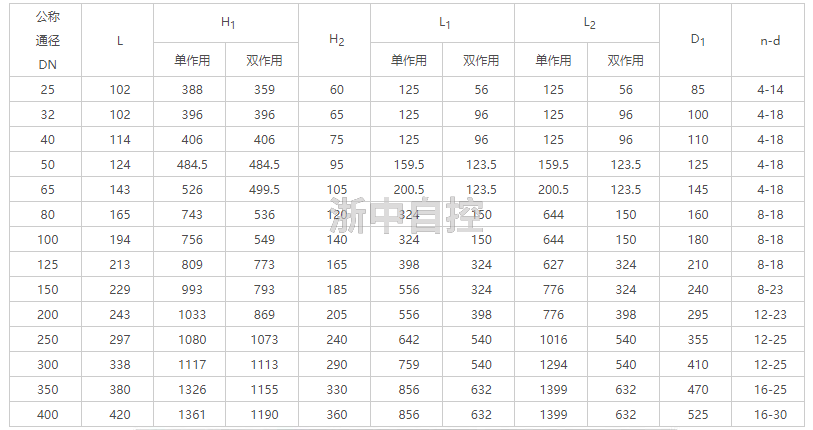

■ 外形及连接尺寸

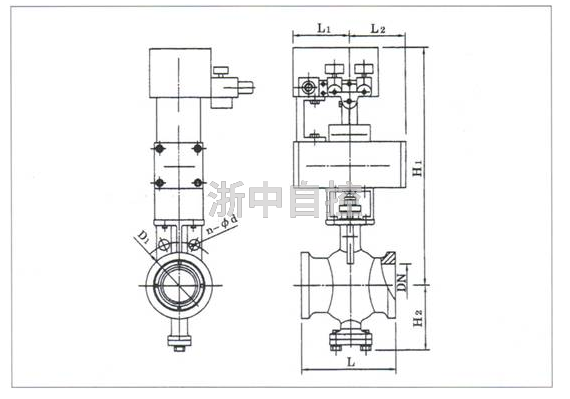

ZSHV-16型

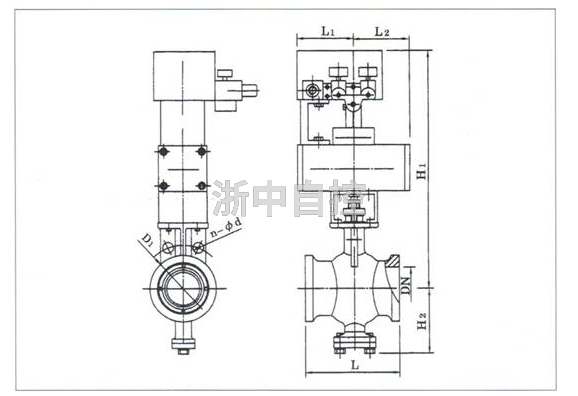

ZSHV-64型

■ 订货须知

订货时请注明：
1、产品型号
2、公称通径阀座直径
3、公称压力
4、阀体和阀内组件材料
5、适用温度
6、调节方式
7、双作用或单作用(单作用请注明气开式或气闭式)
8、是否带附件
9、连接型式
